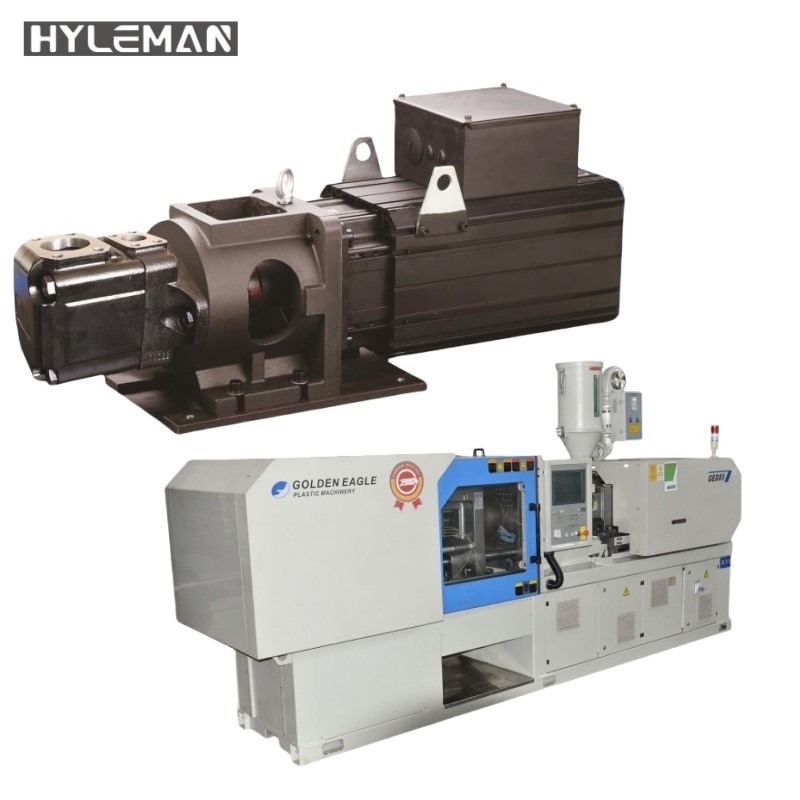

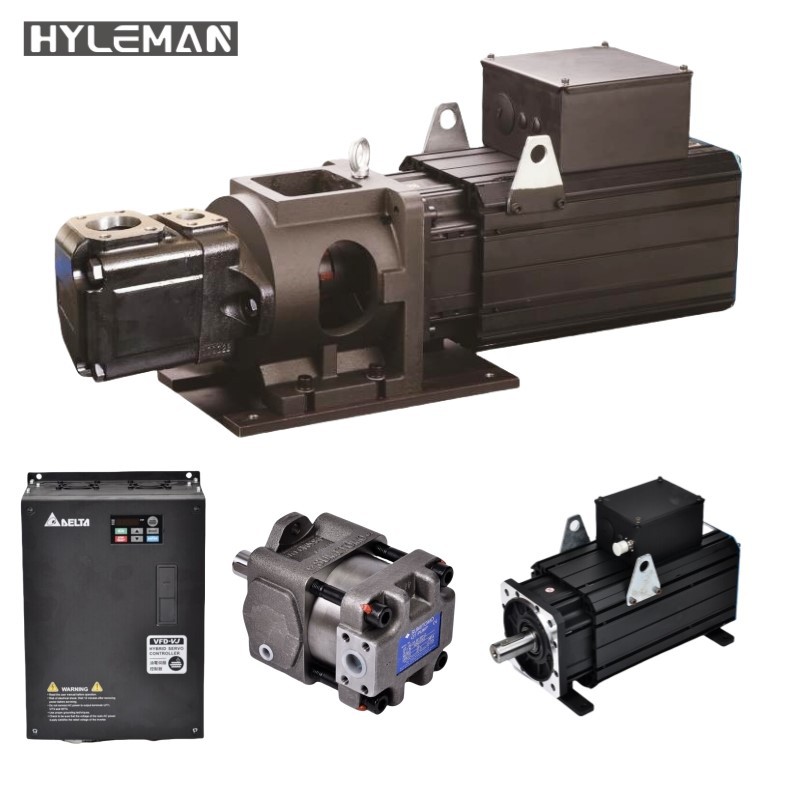

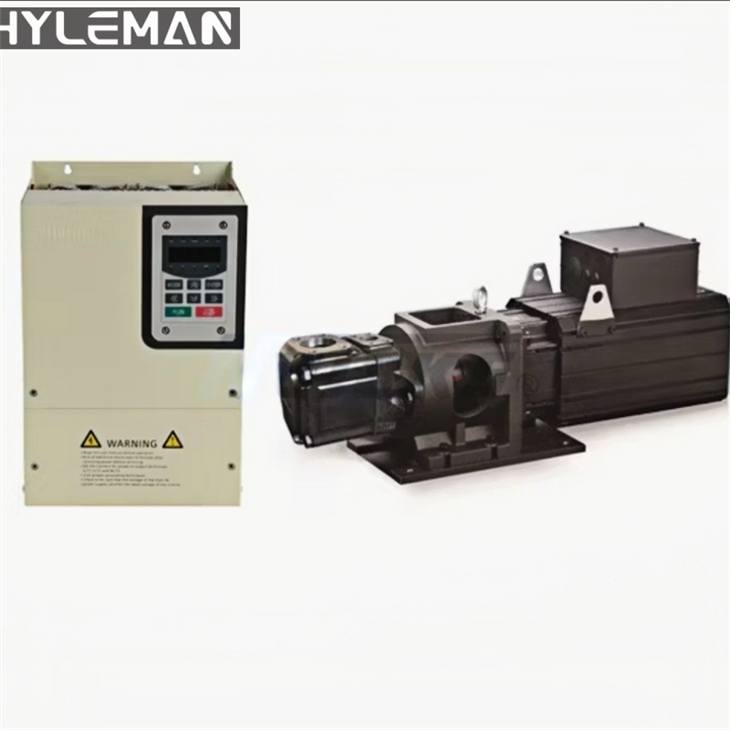

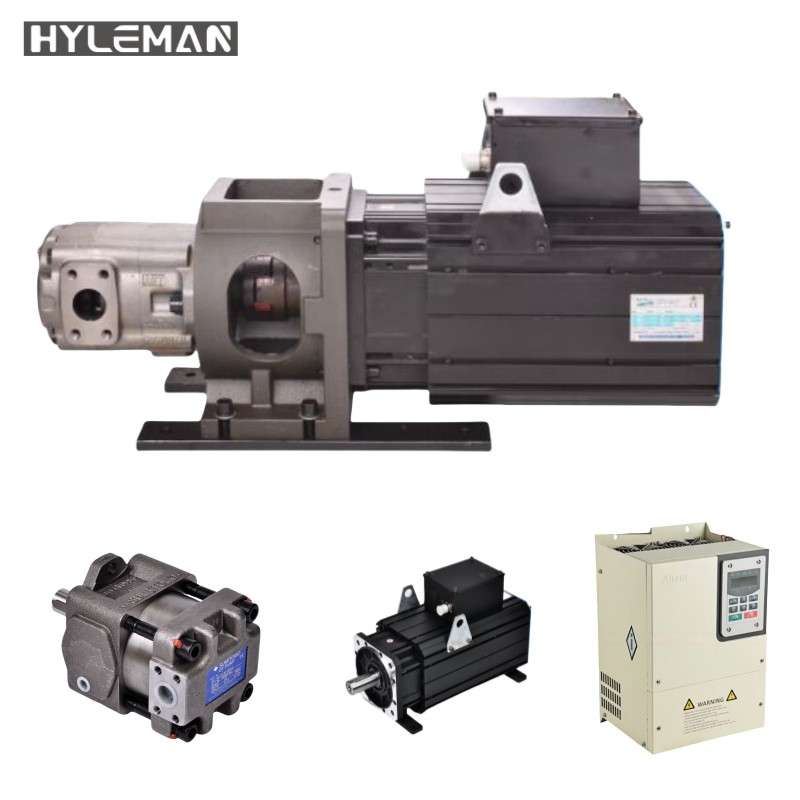

Servo sistemos liejimo mašinos sistema
Servo injekcijos liejimo mašinos sistema Servo alyvos variklio hidraulinė energijos sistema
Produktų aprašymai
Hidraulinės servo sistemos struktūra
Gavęs slėgio ir srauto komandą iš įpurškimo liejimo mašinos, jis atlieka PID skaičiavimus su faktiniu slėgiu ir greičio grįžtamąja grįžtamuoju ryšiu, norėdamas paskatinti servo variklį ir hidraulinį siurblį greito atsakymo laiku ir dideliu pakartojimo tikslumu.
Pagrindinis tradicinio įpurškimo liejimo mašinos energijos suvartojimas
Naudojant hidruališką sistemą, energijos suvartojimas yra daugiau nei 75% visos injekcijos sistemos. Proceso metu reikalingas skirtingas slėgis ir srautai, įskaitant pelėsių uždarymą, įpurškimą, laikymo slėgį ir pelėsių atvirą. Kai srauto ir slėgio reikalavimai viršys nustatymus, bus sureguliuotas reljefas arba proporcingas vožtuvas, todėl padidėja 40% –75% didesnė energijos suvartojimas.
Kaip pasirinkti tinkamą hibridinę energijos sistemą
(1) Variklio galios pasirinkimas
● Reikalingas sukimo momentas (nm) t=q. ∆ p
2π·ηm
● Išėjimo galia (kw) p =2 π · t · n=t · n=q · ∆ p
60,000 9550 60·πη
Klausimas: CC/REV poslinkis (CM3) N: Rotacijos greitis ∆ P: galiojantis slėgio skirtumas (MPA)
Klausimas: Reikalingas srautas L/min ηm: siurblio mechaninis efektyvumas ηt: bendras siurblio efektyvumas
(2) Signalo trukdžių sprendimas
Kai diskas įdiegtas valdymo skydelyje, signalo trukdžių apsauga yra:
● Pagrindinės grandinės ir valdymo grandinės laidos turi būti atskiros.
● Prireikus tinkamas įžeminimas
● Valdymo grandinei naudokite ekranavimo laidą
● Pagrindinei grandinės laidams naudokite laidą
(3) Kaip pasirinkti tinkamą hibridinį servo diską ir variklį
Faktinėse programose hibridinių servo pavarų ir variklių WIKL pasirinkimas skiriasi dėl skirtingų alyvos sistemų.
Tolesniuose pavyzdžiuose srauto greitis yra 64L/min ir maks. Naudojamas 17,5 MPa slėgis.
● Hidraulinių siurblių poslinkis: iš Max gaukite hidraulinio siurblio (CC/REV) poslinkį. Sistemos srautas (L/min)
Pavyzdys: Tarkime, kad Maks. Sistemos srautas yra 64L/min. ir Maks. Variklio greitis yra 2000 aps./min. Hidraulinio siurblio poslinkis bus 64/2000*1000=32 CC/REV
● Maks. Variklio sukimo momentas: gaukite maks. sukimo momentas iš Max. slėgis ir hidraulinio siurblio poslinkis
Pavyzdys: tarkime, kad maks. Slėgis yra 17,5 MPa, o hidraulinio siurblio poslinkis yra 32 cc/Rev. Sukimo momentas bus 17,5*32*1,3/(2p) =116 nm (koeficientas yra 1,3, skirtas kompensuoti bendrą sistemos nuostolius, ir jis gali būti pakeistas į 1,2 iki 1,3, jei reikia).
● Nominalus variklio sukimo momentas ir vardinė variklio galia: reikalingas sukimo momentas, kai laikoma slėgis, ties maks. Slėgis turėtų būti dvigubai didesnis nei vardinio variklio sukimo momentas ar mažesnis (pirmiausia naudokite duomenis iš variklio gamyklos pateiktų duomenų). Nes šioje situacijoje veikianti motorinė temperatūra lengvai perviršija temperatūrą. Tarkime, kad mes pasirenkame dvigubą reitingo sukimo momentą, variklio kabina bus 9,1kW* su vardiniu greičiu 1500 aps / min, kai vardinio variklio sukimo momentas yra 58n - m.
*Variklio galios formulė:P (w)=t (n -} m) xw (rpmx2π/ 60)
● Maks. Variklio srovė:
Jei variklio specifikacijoje gaunamas koeficientas kt (sukimo momentas/a) =3.31, max. srovė yra apie 115/3.31=35 a, kai maks. Sukimo momentas yra 116N - m.
● Pasirinkite tinkamą diską: Pasirinkite tinkamą diską pagal klientų reikalavimus. Tarkime, kad „Drive“ perkrovos galimybė yra 150% 60 sekundžių ir 200% 3 sekundes. Kai sulaikymo slėgis yra maks. Slėgis 17,5 MPa su 32 cc/Rev hidrauliniu siurbliu, jo reikalinga variklio srovė yra 35A.
Pastaba Jei nėra tinkamo variklio, naudokite kitą aukštesnės galios variklį.
Išsamios nuotraukos
Produkto parametrai
Įmonės profilis
„Ningbo Hyleman Hydraulics Co., Ltd“yra mokslinė ir novatoriška įmonė, integruojanti mokslinius tyrimus ir plėtrą, aukšto - gamybą, pardavimą ir aptarnavimą kokybiškų hidraulinių siurblių, variklių, vožtuvų ir kitų hidraulinių produktų.
„Hyleman“ daugiausia teikia „Rexroth A4VSO“, „A10VSO“, „A4VG“, „A7VO“, „A11vo“ ir „A2FO“ serijos aukštos - slėgio stūmoklio siurbliai, rexroth PGH3, PGH4 ir PGH5 serijos aukštos - slėgio pavarų siurbliai, A4VM, A6VM, A2FM ir A4FM ir A4FM ir A4FM. BM3, BM4, BM5, BM6 ir kiti orbitos varikliai. „Hyleman People“ pagerbdami ir naujoves, „Hyleman“ serijos produktai gali ne tik puikiai pakeisti originalius produktus, bet ir suvokti sklandų visų dalių mainus ir ryšį. Be to, jis turi mažesnį triukšmą, didesnį tūrio efektyvumą ir ilgesnį tarnavimo laiką, kad būtų galima visiškai pranokti originalios gamyklos kokybę ir atlaikyti sunkų rinkos testą, buvo eksportuotas į daugiau nei 70 šalių ir regionų visame pasaulyje.
„Hyleman“ serijos produktai yra plačiai naudojami inžinerinėse mašinose, plastikinėse mašinose, metalurgijos mašinose, aplinkos sanitarijos mašinose, kasybos mašinose, jūrinės mašinos, pakavimo mašinos, uostų mašinos ir įvairios hidraulinės įrangos, kurią labai giria klientai.
„Hyleman“ turi pasaulinę pažangią CNC perdirbimo įrangą, vertikalią ir horizontalų apdirbimo centrus, aukštą - tikslumą dvigubai - vienpusis šlifavimas, griovelių šlifavimas, kreivės šlifavimas ir pilnas -} automatinių apdirbimo centrai. Turėdami 12 nepriklausomų bandymų laboratorijų, produktai buvo išsamiai tikrinami prieš siunčiant, siekiant užtikrinti, kad „Hyleman“ serijos produktai pasiektų aukštą tikslumą, aukštą kokybę ir nulinius defektus.
„Optimizuoti hidraulinių produktų našumą, pagerinti hidraulinių produktų kokybę ir paskatinti išsamų hidraulinio produktų sunaudojimo atnaujinimą“ yra ne tik Hylemano, bet ir Kinijos svajonių apie Hylemaną. Hylemanas nori bendradarbiauti su įžvalgos žmonėmis, kad destų nenumaldomų pastangų įgyvendinti šią svajonę.
Šiltai pasveikinkite visus draugus apsilankę nuostabiame uostamiestyje - ningbo, kad aptartų bendradarbiavimą ir siektų bendros vystymosi su Hyleman!
Parodos
Pakuotės
Mūsų pranašumai
Kodėl verta rinktisHylemanas?
1. Aukščiausia kokybė
Priklauso nuo 15 metų patirties hidraulinių siurblių projektavimo, tyrimų, plėtros ir gamybos srityse, mes turime aukščiausios kokybės, palyginti su vidaus ir užsienio gamintojais, visi mūsų produktai turi 1 metų garantijos laiką.
2. Griežta kokybės kontrolės sistema
Mes turime griežčiausią kokybės kontrolės sistemą, visi mūsų produktai yra 100% išbandomi prieš siunčiant ir kiekvienas iš jų turi vieną stebėjimo kodą, kad įsitikintų, jog jie yra geros kokybės mūsų klientams.
3. Išplėstinė mašinų įranga
Visos mūsų turimos mašinos yra naujos CNC mašinos, kurias importavome iš Vokietijos ir Japonijos, kad būtų pasiekta didesnė paklausa, atsižvelgiant į produktų tikslumą.
4. Stipri techninė komanda
Visa mūsų techninė komanda turi daugiau nei 20 metų „Pumps Design and Engineering“ patirtį, mūsų vyriausiasis inžinierius turi daugiau nei 40 metų patirtį „Pumps Design“. Turime vieną 15 asmenų tyrimų komandą, atsakingą už siurblių tobulinimo tyrimus ir naujų produktų kūrimą.
5. Konkurencinė kaina
Dėl gero valdymo mūsų kaina yra konkurencingesnė nei originalūs produktai, labiau pagrįsti nei dauguma vidaus tiekėjų.
6. Greito pristatymo laikas
Per vieną savaitę galime išsiųsti mažus užsakymus, kad būtų galima atlikti didelius užsakymus, tokius kaip 500 vnt. Siurbliai ar kasetės rinkiniai, paprastai mes galime išsiųsti per mėnesį.
7. Garantijos laikotarpis
Visi mūsų produktai yra per vienerius metus garantijos laikas po siuntos iš mūsų gamyklos.
8. Svarbus aptarnavimas
Mes galime bet kuriuo metu teikti techninę paramą, jei mūsų klientai susidurs su bet kokiu naudojimo metu, mes pateiksime sprendimus greičiausiu metu.
9. Ilgos plėtros strategija
Norėtume užmegzti ilgalaikį strategijos bendradarbiavimo ryšį su klientais, skatintiHylemanasPrekės ženklą kartu, palaikykite ir mokykite potencialų klientą būti mūsų agentu kiekvienoje šalyje ir regione visame pasaulyje.
